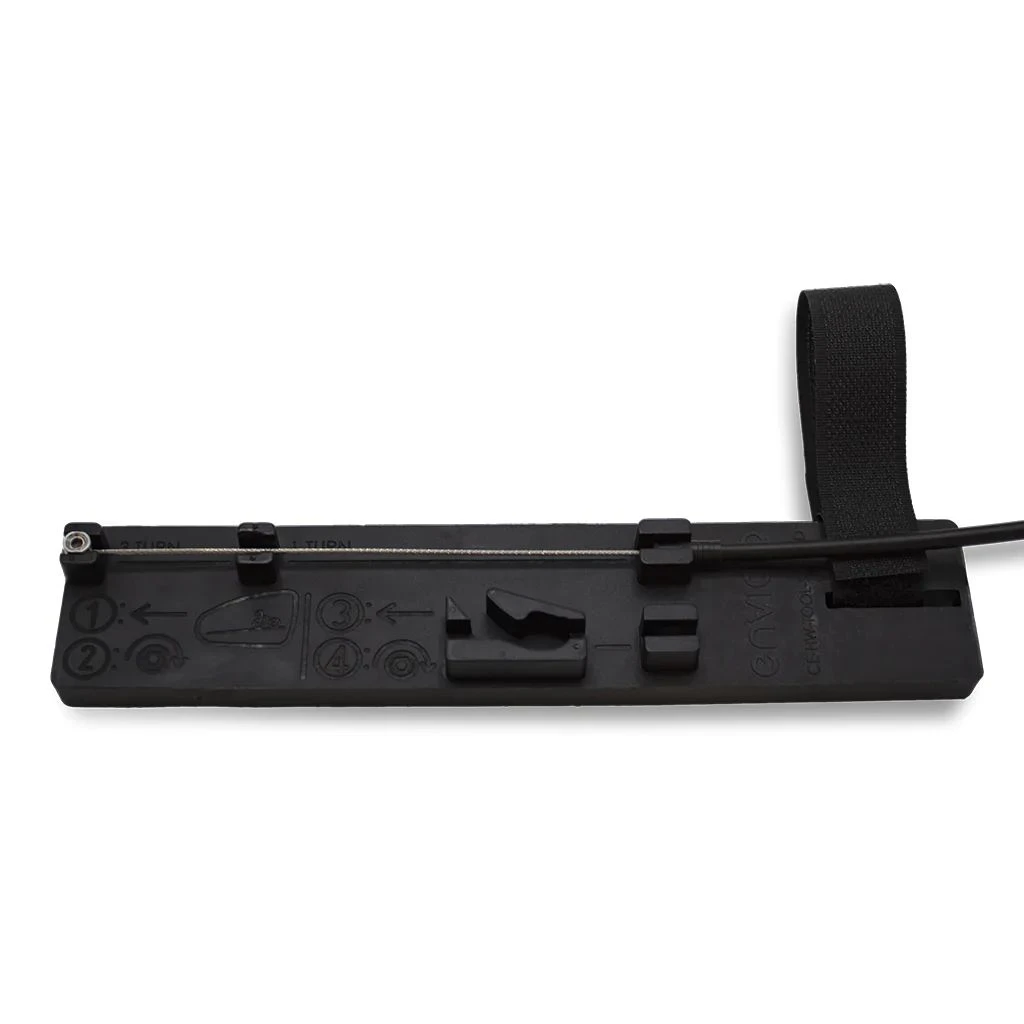

Enviolo – Outil-guide Pour L’installation Des Câbles

Avec l’outil d’installation des câbles Enviolo, le changement et l’ajustement de la longueur des câbles de dérailleur deviennent un jeu d’enfant. Le gabarit dispose à cet effet de deux dispositifs de mesure. L’un pour raccourcir le câble avec fixation pour câble, et l’autre pour le câble Bowden avec le mamelon à vis. Vous pouvez ainsi changer les câbles Bowden de votre interface de commande manuelle avec poignée tournante en quelques minutes.

Détails de l’outil-guide pour l’installation des câbles Enviolo

• outil original Enviolo
• pour une dépose facile des câbles
• pour interfaces manuels Enviolo/ NuVinci
• en plastique robuste
• trous de montage pour visser

Raccourcir les câbles du moyeu Enviolo

Pour couper les câbles Bowden des moyeux à vitesses manuelles Enviolo ou NuVinci, nous vous recommandons d’utiliser le gabarit de montage approprié. Ainsi, vous pouvez ajuster vos câbles à la bonne longueur sans avoir à les mesurer manuellement.

Dévissez d’abord au maximum les vis de serrage du levier de vitesses dans le sens des aiguilles d’une montre. Insérez ensuite les nouveaux câbles Bowden dans votre poignée tournante Enviolo, s’ils n’ont pas déjà été montés en usine. Passez ensuite les câbles dans une gaine adaptée. Veillez à ce qu’ils soient bien fixés à la poignée tournante. Tirez fermement sur les câbles pour régler le rapport maximal (sur les leviers avec écran, l’affichage est complètement plat). Placez maintenant le plus long des deux câbles dans le dispositif de mesure supérieur. Bloquez le câble Bowden avec un couple de 1,5 à 2,0 Nm et coupez-le le plus court possible.

Passez maintenant le deuxième câble à travers la fixation de câble et placez-le dans l’encoche appropriée sur le gabarit. Veiller encore une fois à ce que tous les câbles et gaines soient correctement positionnés et les visser avec un couple de 1,5 – 2,0 Nm. Couper à nouveau à la longueur voulue et placer le surplomb dans la patte de fixation. Si nécessaire, ajuster la tension à l’aide des vis de serrage, sans toutefois trop les serrer. Votre poignée tournante est à nouveau prête à l’emploi.
